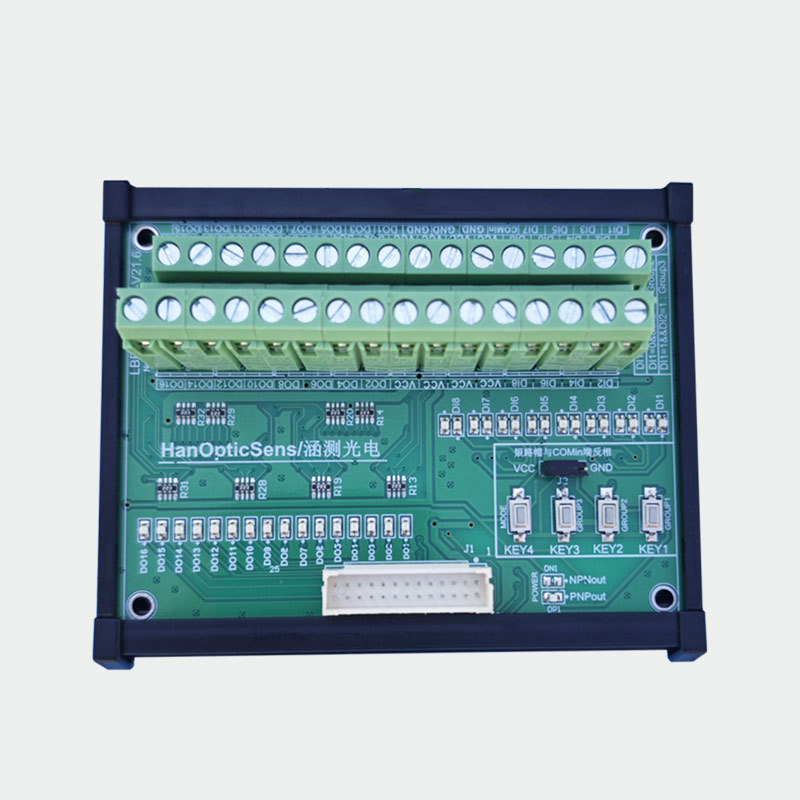

LBB-DO16-DI8 端子定义
26PIN连接线是1-1,2-2,25-25,26-26 (一一对应关系) | |||
26P接线台 | J1 | 26P接口,与LED测试仪相连 | PHD2.0-26P,180度直针 |
VCC | 外接DC9-26V电源正极 | 该电源可以不和LED测试仪共用一个电源 | |
GND | 外接DC9-26V电源负极 | ||
COMin | 8路DI光耦输入公共端,可短接VCC或GND | J2与COMin反接,KEY才会正常导通 | |
DI(1.2.3.4.5.6.7.8) | 8路光耦输入DI | 双向光耦 | |
DO(1.2.3.....15.16) | DO输出NPN集体管或者PNP晶体管输出(光耦隔离) | NPN单通道电流小于200ma,PNP单通道电流小于500ma, | |
KEY1 | GROUP1的一键学习按键,与DI5相连 | 每个通道可以学习3组参数 | |
KEY2 | GROUP2的一键学习按键,与DI6相连 | ||
KEY3 | GROUP3的一键学习按键,与DI7相连 | ||
KEY4 | 预留,,与DI8相连 | ||
